一、 脈沖布袋除塵器設計參數
1.1設計風量
根據廠房提供的廠房、設備資料及生產工藝流程布置的實際情況，結合不同種類的可燃性粉塵不應合用同一除塵系統的原則，所以除塵系統設計為壹套。
1.2 設計目標
除塵效率：≥99.9%  ，吸塵風速30米/秒， 粉塵排放濃度：＜60mg/m3
1.3 項目施工內容
本項目工程實施內容包含以下幾個方面：
A) 整套除塵系統工藝及設備設計、制造和安裝；
B) 吸塵管網的設計、制造和安裝；
C) 控制系統的設計、安裝；
D) 系統的調試及試運行。

二、方案說明
除塵系統采用負壓式收塵裝置。含塵空氣由中部進風口進入除塵器箱體內，因氣流體積突然擴張流速驟然降低，顆粒較大的灰塵在自身重量的作用下從含塵氣流中沉降到下箱體灰斗內，其余塵粒由于濾袋的篩選、碰撞、鉤住、擴散、靜電等各種效應的作用，被滯留在濾袋外壁。凈化后的氣體通過濾袋經文氏管從上箱體出氣口排出，當支流在濾袋外壁的塵粒不斷增加時，使除塵器阻力不斷增大，為了保證除塵器的阻力控制在限定的范圍之內，由脈沖控制儀發出信號循序打開電磁脈沖閥，使氣包內的壓縮空氣由噴吹管各噴吹孔噴射到對應的濾袋中心（稱為一次風），并由高速氣流誘導數倍于一次風的周圍空氣（稱為二次風）進入濾袋，造成濾袋瞬間急劇膨脹，由于反向脈沖氣流的沖擊作用很快消失，濾袋又急劇收縮。這樣膨脹、收縮，使積附在濾袋外壁上多余的塵粒貝清洗，落下的灰塵經排灰系統排出，使濾袋得到清洗。
由于清灰是一次分別像幾組濾袋進行，并不切斷需處理的含塵空氣，所以在清灰工程中，除塵器的處理能力保持不變。其清灰（脈沖）間隔、寬度、周期要按照塵粒性質，含塵濃度及過濾風速的具體情況進行調整。

2.1 粉塵的捕集

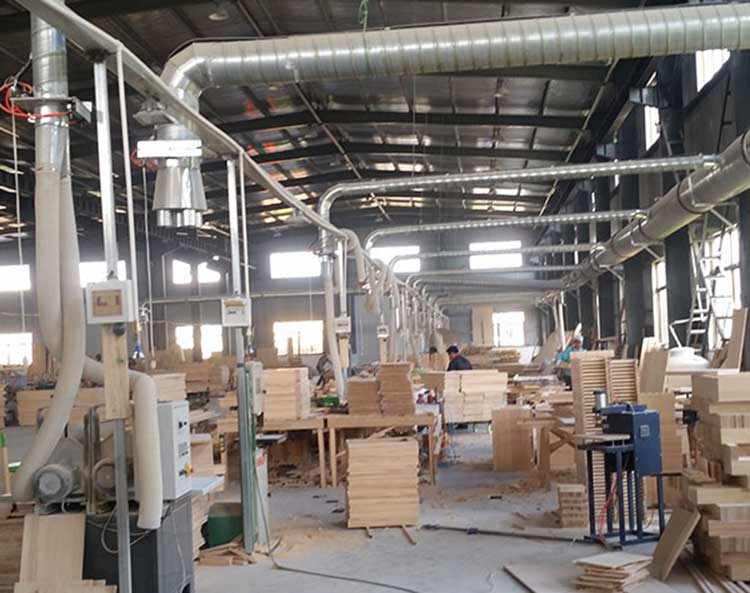

在車間各揚塵點采用吸罩通過吸塵管道進入布袋除塵器，后通過布袋再次收集，經過過濾后的凈化氣體通過風機排出。

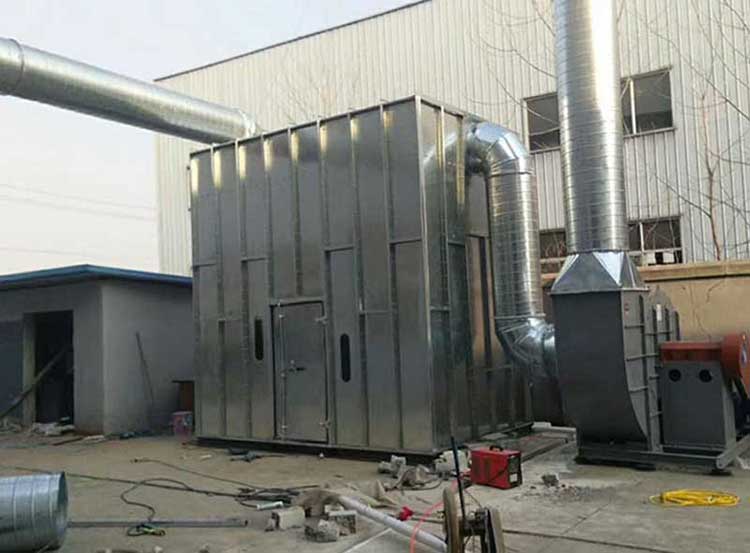

2.2 除塵器的箱體

2.2.1箱體的設計強度能夠承受采取防爆措施后產生的***大爆炸壓力（即0.02MPa），箱體外側設置加強筋。箱體板強度計算公式：Imin= qL^4/（384fE）。式中，q單根型鋼承受的載荷，L型鋼長度，f型鋼允許的變形撓度，E彈性模量。

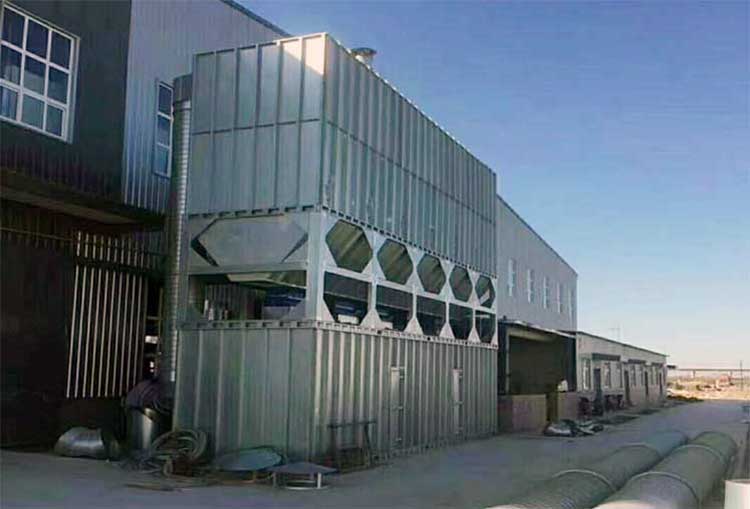

2.2.2除塵器箱板灰斗內部的夾角作圓弧化處理，防塵板斜度小于70度，灰斗的斜角大于70度。
2.2.3箱體內部表面光滑，防銹處理。

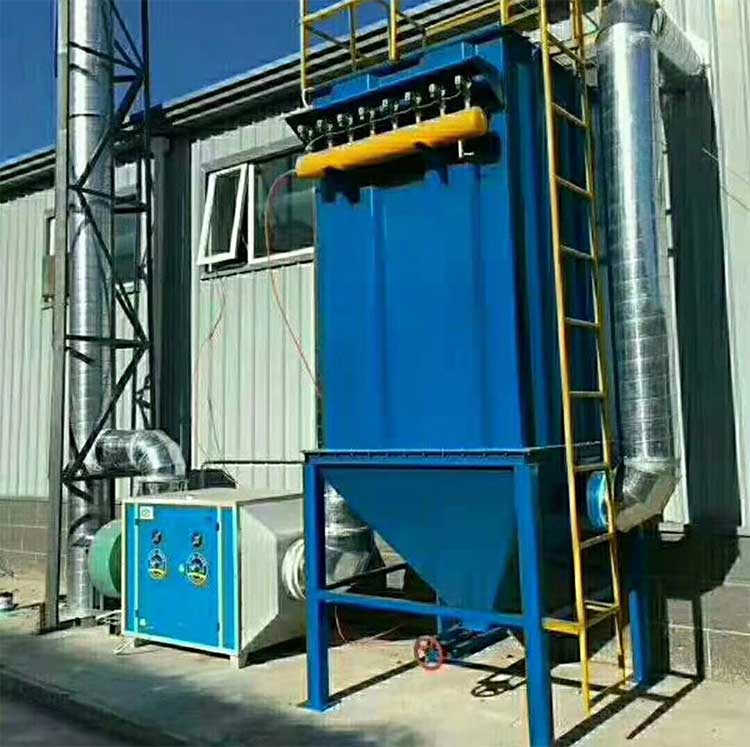

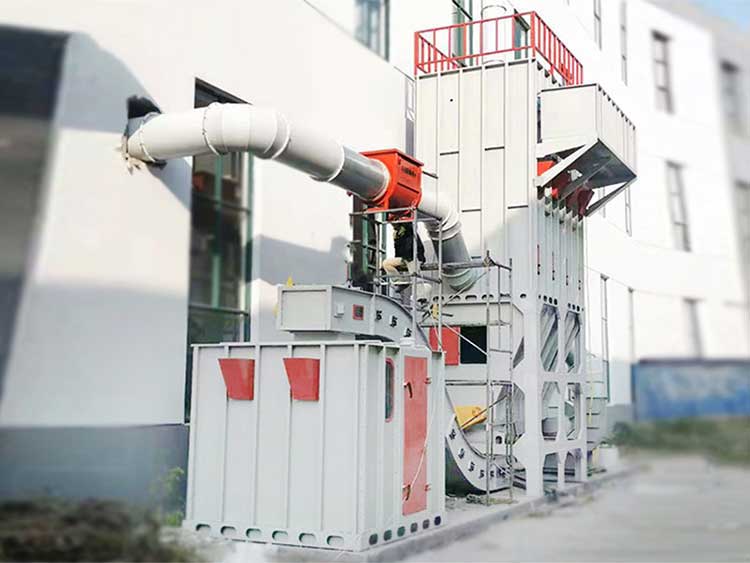

2.2.4除塵器配備脈沖閥檢修平臺、登高爬梯以及除塵器頂部欄桿。檢修平臺欄桿和除塵器頂部欄桿下端配10公分高踢腳線，防止異物墜落。
2.2.5除塵器與進出風管及卸灰閥采用法蘭連接，連接處進行導電跨接，除塵器及風機設置防靜電接地裝置。

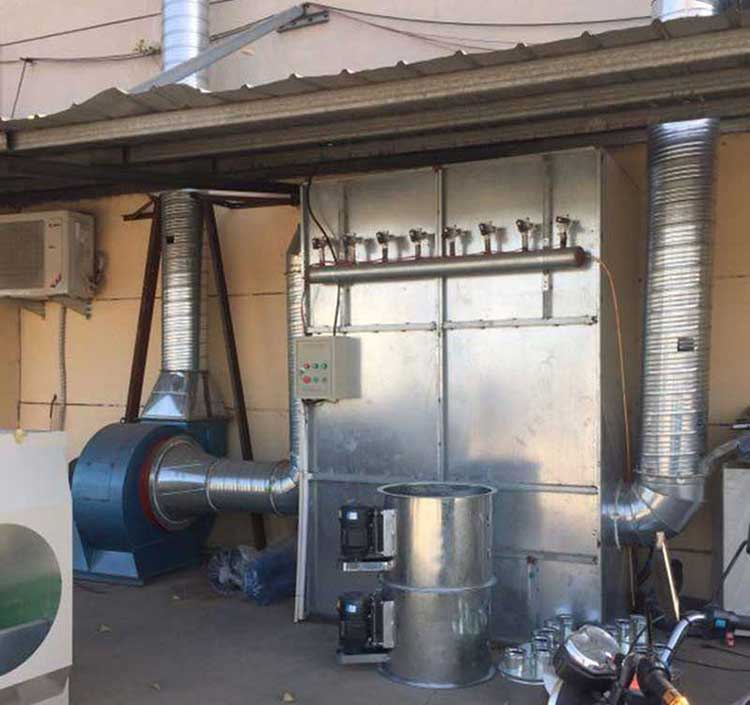

2.3 除塵器清灰系統（脈沖閥及氣包安裝在除塵器外，并配置檢修平臺）

2.3.1 噴吹系統由控制箱（含脈沖控制儀）、電磁脈沖閥、噴吹管氣包等組成。每個電磁閥控制一排濾袋的清灰（即30個），電磁脈沖閥由脈沖控制儀發出信號，從開啟到關閉形成一次氣脈沖，造成濾袋內瞬間正壓沖擊，實行清灰。對一排濾袋噴吹的時間稱脈沖寬度，相鄰兩排濾袋噴吹間隔時間稱脈沖間隔；對每一排濾袋都進行過一次噴吹的時間稱脈沖周期。根據濾袋清灰要求，通過脈沖控制儀的調整設定，實行自動控制。
2.3.2 噴吹系統設置清灰壓力監測報警裝置，顯示在的儀表上。
2.3.3 清灰氣源采用凈化后的除水、脫油氣體。

2.4 灰斗鎖氣卸灰裝置

a) 除塵器灰斗下部設置鎖氣卸灰裝置，卸灰工作周期的設計滿足灰斗內無粉塵堆積。
b) 設置卸灰裝置運行異常及故障停機的檢測裝置，出現運行異常及故障停機狀況時發出聲光報警信號。
c) 鎖氣卸灰裝置的電機防護等級為IP55。（保護等級IP55表示：設備保護和外來物保護等級5，即設備無法完全防止灰塵侵入，但侵入灰塵量不會影響電氣正常運作；設備防水保護等級5，即設備可以防止大浪的水侵入，防止大浪或噴水孔急速噴出的水侵入。）
2.5 除塵器位置的布置
5.5.1 除塵器的布置遠離明火區域，其間距不小于25m。
2.5.2 除塵器進風管不直通建筑物內部，進風管設置在與進入建筑物內部的外墻保持90°夾角的除塵器側面、或者頂部，或設置在與建筑物的外墻面夾角成180°的除塵器的正面位置。
2.5.3 除塵器及內部的零部件安裝牢固，不產生碰撞、摩擦。
2.5.4 除塵器及建筑物外部的風管采取防水霧、雨水滲入的措施。
2.5.5 除塵器應符合GB 50057規定的防雷安全要求。

2.6.

2.6.1 風管采用鋼板焊接而成，風管的設計強度不小于除塵器的設計強度。
2.6.2 風管內表面光滑，并采取防銹措施。
2.6.3 在水平風管每間隔6米處，以及風管彎管夾角大于45°的部位，設置清灰口，風管非清理狀態時清灰口封閉，其設計強度大于風管的設計強度。
2.6.4 室內主風管末端配電磁清灰閥，定時開啟，防止管道內部積灰。設備停機后，在電磁清灰閥開啟的情況下，除塵器繼續工作至少10min。
2.6.5 風機出風口管道排至15米高。
2.6.6 防雷由客戶找有資質單位單獨設置，不能設置在排氣筒上。

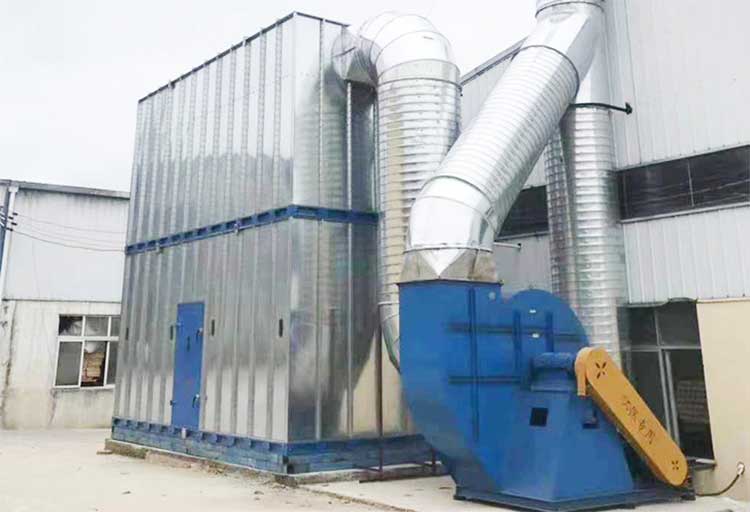

2.7 風機

2.7.1 除塵系統的通風機葉片應采用導電、運行時不產生火花的材料制造，防護等級IP55。
2.7.2 風機及葉片應安裝緊固、運轉正常，不產生碰撞、摩擦和異常雜音。

2.8 系統控制

2.8.1 除塵系統采用PLC控制、觸摸屏顯示。
a）控制除塵系統布袋除塵器脈沖閥、翻轉卸灰閥、風機。
2.8.2  除塵系統設置啟動與停機控制裝置。除塵系統先于生產加工系統啟動，生產加工系統停機時除塵系統至少延時停機10min。

2.9 安全標志

除塵系統按GB2894的要求設備安全標志，風管按GB7231的要求設置安全標志、設別色或設別符號。
三、除塵設備的安裝調試
3.1安裝前對除塵器各部件進行***檢查，檢查零部件是否完好齊全，如發現缺少、損壞或變形要修補齊全后方可安裝。
3.2對濾袋、籠骨要認真逐個檢查，如發現脫焊、彎曲變形或有毛刺，要進行修整后再允許安裝濾袋。
3.3檢查排灰系統的傳動部份是否靈活、減速機和軸承等處是否注入潤滑劑，螺旋機內有無雜物，絞龍內有無卡拌現象，確認正常合格后方可進行試運轉。
3.4除塵器的安裝基礎應在同一水平面上，如不平可用薄鋼板墊平，以防除塵器變形。
3.5除塵器的門蓋和進出風口法蘭應襯墊密封材料，保證不泄漏。
3.6氣包、脈沖電磁閥與噴吹管的連接處應可靠、密封，不能有漏氣現象。
3.7脈沖控制儀和脈沖電磁閥的安全應符合該產品使用說明書的規定。
3.8整個除塵器應經過***檢查確無問題，并經過試運行后，方可投入系統使用。
3.9除塵器投入系統使用時，應根據實際清灰需要確定噴吹寬度、間隔和周期，并檢查除塵器阻力損失和排灰情況，測定除塵效率。
3.10除塵器管道及附屬設備應油漆并做好防腐處理。
3.11除塵器在每次使用時，排灰裝置的電動機、脈沖控制儀和單獨供氣的空氣壓縮機應先啟動（一般應提前一、二分鐘），然后再啟動風機。停機時的程序則相反。

四、脈沖布袋式除塵器的維護檢修

4.1除塵器投入運行后，應有專人管理維修，應熟悉除塵器的工作原理及技術性能，掌握調整與維修方法，每班巡回檢查并建立運行記錄。
4.2壓縮空氣的油水分離器、過濾器、儲氣罐和除塵器氣包應每班排污一至二次。
4.3壓縮空氣過濾材料每隔9-12個月要更換一次。
4.4脈沖控制儀和脈沖電磁閥應有專人巡視，每班不應少于二次，檢查其噴吹是否正常，如有故障應立即排除。
4.5排氣口如有冒灰現象，應檢查濾袋有否脫落、破損，籠骨壓板有否松動，橡膠墊有否老化，可打開上箱體進行判別。
4.6如每次噴吹后發現排氣口冒灰，屬于清灰過度，應調整脈沖寬度及清灰周期。
4.7機械傳動部份應定期注入潤滑油、更換易損件。
4.8各類橡膠密封件應定期更換。
4.9除塵系統至少每半年進行一次維護檢修。除塵系統維護檢修作業前，應清除作業區、除塵系統內部及周邊區域的粉塵，明火作業應按照GB 15577的規定采取防火安全措施。維護檢修時，應針對濾袋清灰、殘留粉塵的狀況更新、更換布袋。
